如图4.2.1所示，监视开关K1（接在P3.0端口上），用发光二极管L1（接在单片机P1.0端口上）显示开关状态，如果开关合上，L1亮，开关打开，L1熄灭。

图4.2.1

（1）．    把“单片机系统”区域中的P1.0端口用导线连接到“八路发光二极管指示模块”　　　　　　区域中的L1端口上；

（2）．    把“单片机系统”区域中的P3.0端口用导线连接到“四路拨动开关”区域中的K1端口上；

（1）．    开关状态的检测过程

单片机对开关状态的检测相对于单片机来说，是从单片机的P3.0端口输入信号，而输入的信号只有高电平和低电平两种，当拨开开关K1拨上去，即输入高电平，相当开关断开，当拨动开关K1拨下去，即输入低电平，相当开关闭合。单片机可以采用JB　BIT，REL或者是JNB　BIT，REL指令来完成对开关状态的检测即可。

（2）．    输出控制

如图3所示，当P1.0端口输出高电平，即P1.0＝1时，根据发光二极管的单向导电性可知，这时发光二极管L1熄灭；当P1.0端口输出低电平，即P1.0＝0时，发光二极管L1亮；我们可以使用SETB　P1.0指令使P1.0端口输出高电平，使用CLR　P1.0指令使P1.0端口输出低电平。

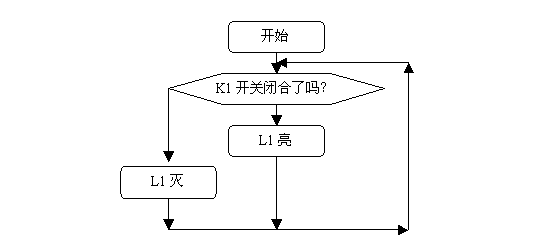

图4.2.2

                            ORG 00H

START:               JB P3.0,LIG

                            CLR P1.0

                           SJMP START

LIG:                    SETB P1.0

                            SJMP START

                           END

#include <AT89X51.H>

sbit K1=P3^0;

sbit L1=P1^0;

void main(void)

{

  while(1)

    {

      if(K1==0)

        {

          L1=0;                 //灯亮

        }

        else

          {

            L1=1;             //灯灭

          }

    }

}
